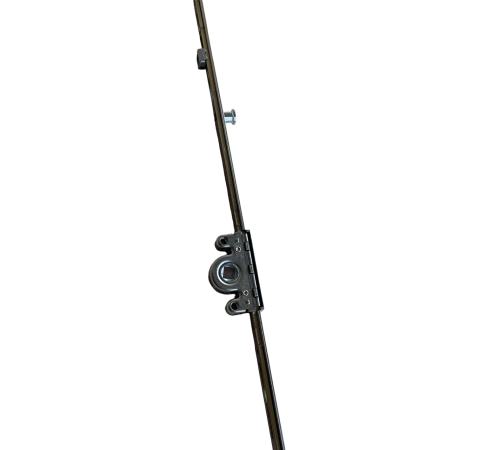

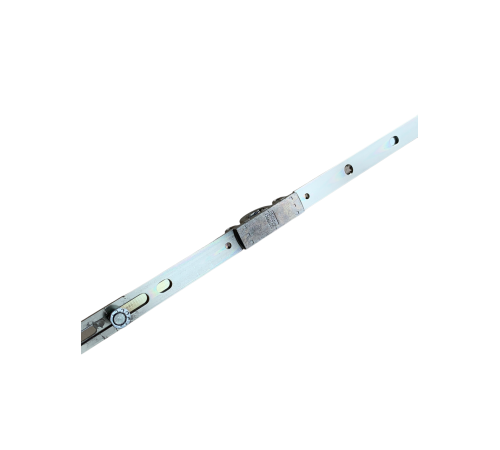

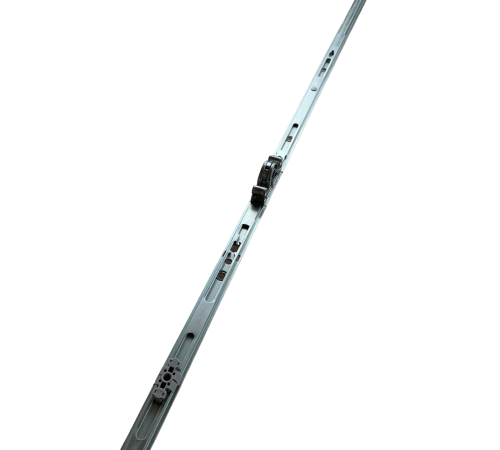

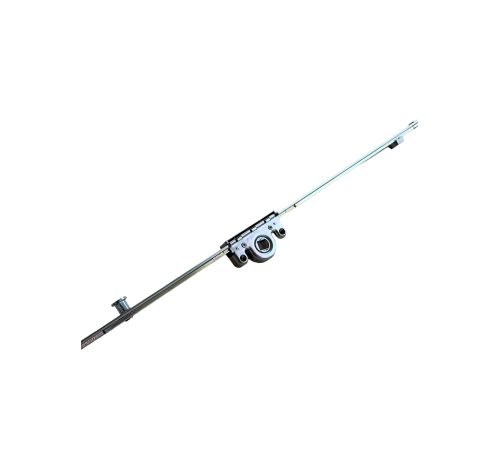

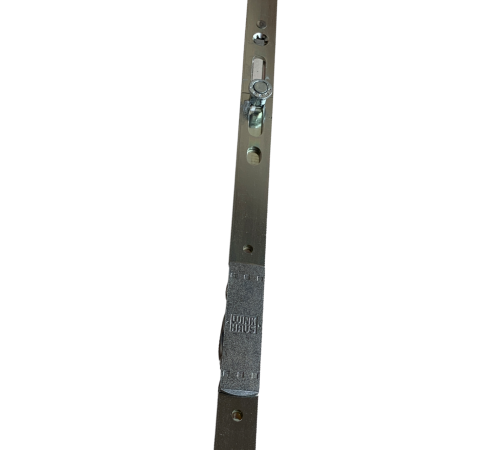

Привід поворотно-відкидний GAM 2300/3 фурнітура Winkhaus діапазон застосування FFH 1800-2300 3 цапфи

• Балконний привід фурнітури Winkhaus GAM BK FHH 2300/3 Серія activPILOT
• Загальна довжина механізму 2100 мм (ширина планки 16 мм). Центральне положення ручки - Універсальний – для лівого та правого відкривання. Діапазон застосування (з урахуванням верхньої та нижньої кутової передачі). FFH 1800 мм - 2300 мм (по фурнітурному пазу). Тобто мінімальна висота дверей 1800 мм, а максимальна 2300 мм. Має 3 запірні грибкоподібні цапфи.

У комплекті з приводом поставляються дві монтажні пластини (зручні тим, що не потрібно свердлити привід - для того, щоб зафіксувати привід у верхній та нижній частині дверей).





Також цей привід підходить на заміну попереднього покоління серії autoPILOT, з маркуванням GRM 2300/2 (FFH 1800-2300). По гребінцям абсолютно ідентичні. Відмінність тільки в тому, що стара модель має 2 запірні цапфи, а в новій моделі їх 3 цапфи. Коротко з монтажу: - Підрізати новий привід (верх + низ) за вашим зламаним зразком. - Встановити новий привід у двері, прикрутити та скористатися монтажними пластинами (які йдуть у комп.) для фіксації верхньої та нижньої частини приводу.





- Відповідні частини (запірні планки) які розташовані у вас на рамі( дверна коробка)  переставити відповідно до нового розташування цапф на новому приводі. (при необхідності можете докупити 1 шт. відповідну частину (запірну планку) в нашому магазині. У комплекті не поставляються, тому що мають прив'язку до профільних систем. При потребі можна докупити "блокатор помилкового відкриття (повороту) ручки"
